| ブランド名: | SHX |
| モデル番号: | SPF825 |
| MOQ: | 1セット |
| 価格: | negotiable |
| パッケージの詳細: | 標準的な輸出パッキング |
| 支払条件: | T/T、L/C |

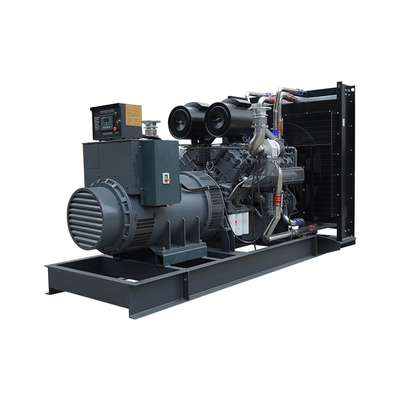

SHX 600kwパーキンスディーゼル発電機セット 750kva発電機パワーユニット 電気発電機
製造規格:
ISO8528; ISO1105; ISO3046; GB/T2820; GB755; BS5000; NEMAMG-22; YD/T502
電気的パラメータ
波形歪み:<10%
電圧変動:<0.5%
電圧/周波数変動:<=0.5%
AVR自己調整、電圧調整率:<=+- 1%
無線干渉抑制はVDE0875-NおよびISO8528の規定に準拠しています
600kwパーキンスディーゼル発電機セットの仕様
| 発電機セットモデル | SPF825 |
| 発電機セット定格出力 | 600KW/750KVA |
| 定格電圧 | 400/230V（調整可能） |
| 定格電流 | 1080アンペア |
| 周波数 | 50 Hz |
| 力率 | 0.8 遅れ |
| 接続タイプ | 3相4線 |
| 冷却システム | ファン付き閉回路水冷、水タンク |
| 全体寸法（L×W×H）mm | 4500×1900×2200 |
| 総重量（kg） | 6000 |
| ディーゼルエンジン | |
| ブランド | パーキンス |
| モデル | 4006-23TAG2A |
| エンジンタイプ | 直列6気筒、4ストローク、空冷インタークーラー |
| 吸気 | ターボチャージャー |
| 回転速度 | 1500 RPM |
| エンジン冷却システム | 水冷 |
| 速度制御システム | 電子ガバナー |
| 始動方法 | 24Vバッテリーによる |
| エンジンフィルターシステム | 乾式エアフィルター、燃料フィルター、オイルフィルター、ウォーターフィルター |
| 排気量（L） | 23 |
| ボア×ストローク（mm） | 160×190 |
| 圧縮比 | 13.6: 1 |
| 100%負荷時の燃料消費量（g/kw.h） | ≤209 |
| 潤滑油容量（L） | 113.4 |
| オルタネーター | |
| ブランド | ファランド |
| モデル | FLD634B |
| 励磁タイプ | ブラシレス自己励磁AVR調整 |
| 接続タイプ | 3相4極 |
| 定常周波数変化 | 0.50% |
| 無負荷電圧 | ≥95%-105% |
| 定常電圧 | ≤±1% |
| 絶縁クラス | クラスH |
| 保護等級 | IP23 |
| 発電機セットのコンポーネント | |
| (1) ディーゼルエンジン; (2) オルタネーター; (3) 水タンク&ラジエーターアセンブリ; (4) 制御パネル; (5) ベースフレーム。 | |
制御機能
キースタート/オートスタート
監視メーター：電流; 周波数; 線間電圧; 発電機セットKVA; 発電機セットKW; 出力
容量; 出力KW.H; 力率。
警告/シャットダウン：オルタネーター低/過電圧、周波数; 低/過速度; 低油圧; 高エンジン温度; 高/低バッテリー電圧; 過電流; 地絡シャットダウン。
供給範囲
1. ディーゼルエンジン
1.1 ウェットタイプシリンダー、直接噴射燃焼室、排気ターボチャージャー、水冷、電子ガバナーなどを含むエンジン。
1.2 燃料ポンプ、ストレーナーまたはフィルターなどを含む燃料システム。
1.3 エアフィルター、排気サイレンサー、ベローズ、すべての吸気および排気配管、ケーブル、計器、バルブおよび設定などを含む吸気および排気システム。
1.4 水位警報およびインジケーター付きラジエーター、サーモスタットスイッチ、サーモスタットヒーター、エンジンシャフトマウントファン、すべての相互接続配管、ケーブル、計器、バルブおよび設定などを含む冷却システム。
1.5 ポンプ、オイルサンプ、オイルストレーナーおよびフィルター、すべての相互接続配管、計器、バルブおよび設定などを含む潤滑システム。
1.6 2セットのバッテリー、1セットのAC充電器、相互接続配管、ケーブル、計器、バルブおよび設定などを含む始動システム。
2. AC同期発電機
2.1 励磁機、整流器、AVR、必要に応じてシャフトマウントファンを含む発電機。
2.2 すべての相互接続配管、ケーブル、計器、バルブおよび設定など。
3. カップリングとガード
3.1 カップリング
3.2 カップリングガード
4. 制御パネル
4.1 ローカル自動制御パネル
5. ベースプレート
5.1 共通ベースプレート
6. ドキュメント
6.1 発電機セット設置マニュアル
6.2 発電機セットの操作とメンテナンスマニュアル
6.3 発電機セット制御パネルマニュアル
6.4 エンジンマニュアルと品質ファイル
6.5 オルタネーターマニュアルと品質ファイル
6.6 工場受入試験報告書
6.7 関連図面と図表。
|
