| ブランド名: | SHX |
| モデル番号: | SHX-500 |
| MOQ: | 1セット |
| 価格: | negotiable |
| パッケージの詳細: | 標準的な輸出パッキング |
| 支払条件: | T/T、L/C |

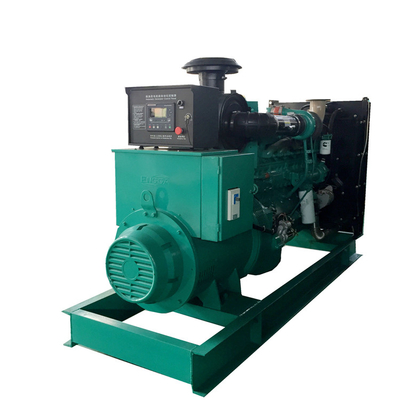

SHX 500kVA 電気ディーゼル発電機 550kVA 3相スタンバイ電源ディーゼル発電機セット
標準構成 oCumminsエンジンを搭載したディーゼル発電機セット:
1) Cumminsエンジン
2) Stamfordオルタネーター (オプションとしてMarathon、Mecc Alte、Wattekブランド)
3) Deepsea DSE6020コントロールパネル
4) Chintサーキットブレーカー
5) 8時間稼働ベース燃料タンク (発電機 ≤ 650kVAプライム、他のモデルはベースフレームのみ)
6) 防振マウントシステム
7) バッテリー、バッテリー充電器、バッテリーアイソレータースイッチ
8) 工業用サイレンサーとフレキシブル排気ホース
| 500kVAディーゼル発電機セット仕様 | |
| モデル | SHX-500 |
| 発電機セットプライム出力 | 450KVA / 360KW |
| エンジン | Cummins |
| エンジンモデル | QSZ13-G3 |
| エンジンタイプ | 直列6気筒、4ストローク、水冷 |
| オルタネーター | Stamford / Leroy Somer / Farrand / Marathon |
| 電圧調整 | AVR |
| コントローラー | Deep Sea / ComAp / Smartgen |
| 保証 | 1年 / 1000稼働時間 |
| 証明書 | CE、ISO |
| 原産地 | 中国、佛山 |
| 定格電圧 | 230/400V |
| 周波数 | 50/60Hz |
| 定格電流 | 720A |
| 冷却方法 | ラジエーター付き密閉サイクル水冷 |
| 力率 | 0.8 遅れ |
| 燃料噴射システム | ECU |
| 始動システム | 電動始動 |
500kVA電気ディーゼル発電機の供給範囲
1. ディーゼルエンジン
1.1 ウェットタイプシリンダー、直接噴射燃焼室、排気ターボチャージャー、水冷、電子ガバナーなどを含むエンジン。
1.2 燃料ポンプ、ストレーナーまたはフィルターなどを含む燃料システム。
1.3 エアフィルター、排気サイレンサー、ベローズ、すべての吸気および排気配管、ケーブル、計器、バルブ、設定などを含む吸排気システム。
1.4 水位警報とインジケーター付きラジエーター、サーモスタットスイッチ、サーモスタットヒーター、エンジンシャフトマウントファン、すべての相互接続配管、ケーブル、計器、バルブ、設定などを含む冷却システム。
1.5 ポンプ、オイルサンプ、オイルストレーナーとフィルター、すべての相互接続配管、計器、バルブ、設定などを含む潤滑システム。
1.6 バッテリー2セット、AC充電器1セット、相互接続配管、ケーブル、計器、バルブ、設定などを含む始動システム。
2. AC同期発電機
2.1 エキサイター、整流器、AVR、必要に応じてシャフトマウントファンを含む発電機。
2.2 すべての相互接続配管、ケーブル、計器、バルブ、設定など。
3. カップリングとガード
3.1 カップリング
3.2 カップリングガード
4. コントロールパネル
4.1 ローカル自動制御パネル
5. ベースプレート
5.1 共通ベースプレート
6. ドキュメント
6.1 発電機セット設置マニュアル
6.2 発電機セット操作およびメンテナンスマニュアル
6.3 発電機セットコントロールパネルマニュアル
6.4 エンジンマニュアルと品質ファイル
6.5 オルタネーターマニュアルと品質ファイル
6.6 工場受入試験報告書
6.7 関連図面と図
並列制御パネル
並列制御パネルは、2つ以上の発電機セット、または発電機セットと主電源を並列にして負荷に電力を供給することを可能にします。並列制御パネルボックスはGGD構造で、手動、半自動、自動制御があります。
手動並列制御パネル：オペレーターは、並列制御パネルボックスのインジケーターに基づいて並列作業信号を分析し、発電機セットを並列にします。
並列制御パネルを使用すると、電力ニーズに応じて電源を柔軟に制御できます。
|
